Verlässlicher Heizungsschutz

Die Grünbeck Füllgruppe thermaliQ:SB

Springe zu...

Installation in horizontale oder vertikale Einbausituation dank der 360° drehbaren Systemtrennereinheit

Bereits vormontierte Baugruppen für eine einfache Installation

Drehflansch der Systemtrennerkartusche ermöglicht einfachen und schnellen Tausch der Kartusche

Verhindert das Rückfließen verunreinigten Heizwassers ins Trinkwassersystem

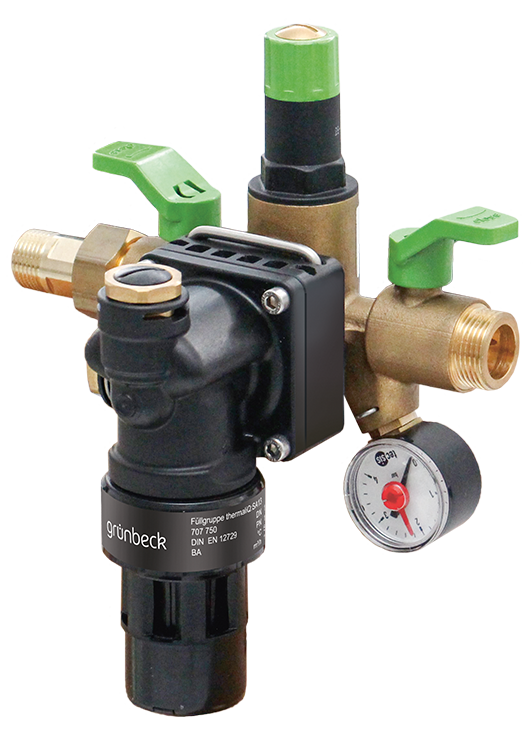

Füllgruppe thermaliQ:SB13

Einfachste Handhabung bei maximaler Sicherheit!

Die Füllgruppe thermaliQ:SB13 dient der Absicherung des Trinkwassers nach DIN EN 1717. Der direkt verbaute Systremtrenner BA sorgt für diese Sicherheit. Er verhindert ein Rückfließen des möglicherweise verunreinigten Wassers aus der Heizungsanlage. Ein Druckminderer mit integriertem Manometer ermöglicht die variable Einstellung des Fülldrucks. Für Sicherheit von allen Seiten sorgen ein- und ausgangsseitig Absperrhähne. Dank der bereits integrierten Systemtrennereinheit, die um 360° drehbar ist, wird die Handhabung so bequem wie nie. Die Installation der Füllgruppe kann in allen Einbausituationen – sowohl in horizontaler als auch vertikaler Richtung – erfolgen. Hinzu kommt, dass die Füllgruppe bereits komplett vormontiert ausgeliefert wird. Dadurch wird nicht nur die Handhabung erleichtert, sondern Sie sparen auch erheblich Zeit bei der Installation. Komplettiert wird die thermaliQ:SB13 durch ein eingangsseitiges Schmutzsieb.

Aufbau:

  • Absperrventil
  • Schmutzfänger
  • Manometer
  • Absperrventil
  • Systemtrenner
  • Druckminderer

Technische Daten


Füllgruppe thermaliQ:SB13
Anschlussnennweite [DN] 15
Betriebsdruck [bar] 10
Nenndurchfluss bei 1,5 bar [m³/h] 1,3
max. Wassertemperatur [°C] 30
Einbaulänge mit Verschraubungen [mm] 210
Einbaulänge ohne Verschraubungen [mm] 150
Bestell-Nr. 707750
